QUESTÃO 1

M.A.P.A. – ELEMENTOS DE MÁQUINAS
ELEMENTOS DE MÁQUINAS EM UM AMBIENTE INDUSTRIAL


Olá, alunos(as)!
Sabemos que todas as máquinas são dispositivos idealizados pelo homem, com o objetivo muito simples: realizar um (ou mais) trabalho, seja ele um tipo de movimento, ou mesmo a transferência de energia. Por exemplo: bombas hidráulicas, esteiras rolantes, máquinas de usinagem, veículos e qualquer outra máquina que conhecemos.
Mas o que compõe essas máquinas?
Todas são construídas com pelo menos um componente, denominado elemento de máquina. Várias são as funções desses elementos, como por exemplo:  unir duas ou mais partes; servir de apoio para algum outro componente; transmitir movimento; garantir elasticidade; etc.
Resumindo: elemento de máquina é uma unidade, que em conjunto com outros componentes, formam os sistemas em uma máquina ou mecanismo. O número de elementos em uma máquina depende da complexidade do projeto.
Nesta atividade M.A.P.A. teremos como objetivo:
Introduzir conceitos dos principais elementos de máquinas;
Realizar cálculos de elementos de transmissão e fixação



INSTRUÇÕES DE ENTREGA

Este é um trabalho INDIVIDUAL.
As respostas devem ser entregues utilizando o Modelo de Resposta MAPA disponibilizado. Sobre o seu preenchimento, é necessário o cumprimento das seguintes diretrizes:
Não serão aceitas respostas que constam apenas o resultado numérico, sem que seja demonstrado o raciocínio que o levou a encontrar aquela resposta;
Toda e qualquer fonte e referência que você utilizar para responder os questionários deve ser citada ao final da questão;
Após inteiramente respondido, o Modelo de Resposta MAPA deve ser enviado para correção pelo seu Studeo em formato de arquivo DOC / DOCX ou PDF, e apenas estes formatos serão aceitos;
O Modelo de Resposta MAPA pode ter quantas páginas você precisar para respondê-lo, desde que siga a sua estrutura;
O Modelo de Resposta MAPA deve ser enviado única e exclusivamente pelo seu Studeo, no campo "M.A.P.A." desta disciplina. Toda e qualquer outra forma de entrega deste Modelo de Resposta MAPA não é considerada.
A qualidade do trabalho será considerada na hora da avaliação, então preencha tudo com cuidado, explique o que está fazendo, responda as perguntas e mostre sempre o passo a passo das resoluções e deduções. Quanto mais completo seu trabalho, melhor!
Problemas frequentes a evitar:
Coloque um nome simples no seu arquivo para não se confundir no momento de envio;
Se você usa OPEN OFFICE ou MAC, transforme o arquivo em PDF para evitar incompatibilidades;
Verifique se você está enviando o arquivo correto! É o MAPA da disciplina certa? Ele está preenchido adequadamente?
Como enviar o arquivo:
Acesse no Studeo o ambiente da disciplina e clique no botão M.A.P.A. No final da página há uma caixa tracejada de envio de arquivo. Basta clicar nela e então selecionar o arquivo de resposta da sua atividade;
Antes de clicar em FINALIZAR, certifique-se de que está tudo certo, pois uma vez finalizado você não poderá mais modificar o arquivo. Sugerimos que você clique no link gerado da sua atividade e faça o download para conferir se está de acordo com o arquivo entregue.
Sobre plágio e outras regras:
Trabalhos copiados da internet ou de outros alunos serão zerados;
Trabalhos copiados dos anos anteriores também serão zerados, mesmo que você tenha sido o autor.
A equipe de mediação está à sua disposição para o atendimento das dúvidas por meio do “Fale com o Mediador” em seu Studeo. Aproveite essa ferramenta!

CONTEXTUALIZAÇÃO


Nos ambientes industriais é possível observarmos que há diversas máquinas em operação a fim de manter o fluxo de produção. O setor de manutenção é um setor essencial para o bom funcionamento de uma fábrica, e neste MAPA você será o Engenheiro responsável pela manutenção de uma indústria, e nesta há diversas máquinas que possuem os elementos que estudamos neste módulo.

Primeira etapa:

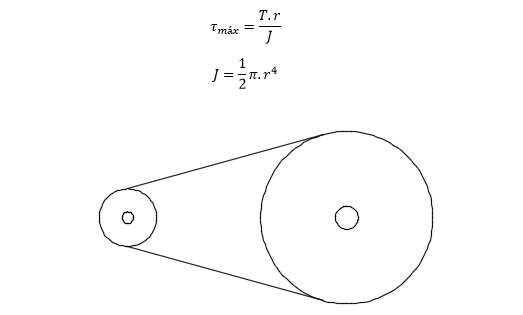

Em um sistema de transmissão por correias, uma polia com diâmetro de 100mm transmite potência a uma polia com diâmetro de 300mm, se a rotação da polia maior é de 300rpm e a potência do motor que gira a polia motora é de 40kW, qual deve ser o diâmetro do eixo se o material do eixo possui resistência ao cisalhamento de 450MPa? (Coef. Seg. = 5)
Utilize:


​Segunda etapa:
Nesta indústria, um sistema de transmissão por engrenagens retas apresentou uma falha e vários dentes foram quebrados, você juntou os fragmentos da engrenagem e contou o número de dentes Z = 70. O diâmetro externo foi medido e obteve-se 108 mm.  Sabendo que a engrenagem 2, que é acoplada a essa engrenagem possui 60mm de diâmetro primitivo, qual seria a distânica entre centros? A fim de se produzir uma nova engrenagem de mesmas dimensões, encontre  o módulo, altura total do dente, altura do pé do dente, diâmetro interno e o passo.

Terceira etapa:
Devido a implantação de um novo setor, você como engenheiro será responsável pela seleção de elementos de fixação para uma junção que deverá suportar uma carga de 10ton. Devido a limitações do local, os parafusos não podem ter mais de 8mm de diâmetros, logo você optou por utilizar os parafusos M8x 1,25 – 8.9. Qual deve ser a quantidade de parafusos que devem ser utilizados para suportar a carga de 10ton? Considere dr=d-1,23P (dr= diâmetro efetivo que suporta a carga)
