QUESTÃO 1

Mapa Desenho Mecânico e Metrologia - 53/2022

A Metrologia aplica-se a todos os ramos da ciência em que é necessária a utilização da tecnologia de medição. O desenvolvimento da economia industrial depende, em grande parte, do potencial tecnológico das empresas e da capacidade das instituições de ensino e de pesquisa de desenvolver novos produtos. Nesse cenário, é fundamental a participação efetiva do ensino e da pesquisa na área de Metrologia, tendo em vista que a qualidade e a confiabilidade de um produto dependem, principalmente, da análise e da padronização inerentes à Metrologia e à medição. Neto, Joao. Metrologia e Controle Dimensional, Elsevier Editora Ltda, Rio de Janeiro - Rj 2019. (Adaptado).
O presente mapa trata-se de um desafio prático comum na vida de projetistas e engenheiros, trata-se de um conjunto mecânico exposto na Figura 1, formado por um eixo (componente esquerdo), uma bucha (componente central) e um mancal (componente a direita). Neste desafio iremos explorar o conteúdo de desenho técnico mecânico, tolerâncias dimensionais e instrumentação para medição.

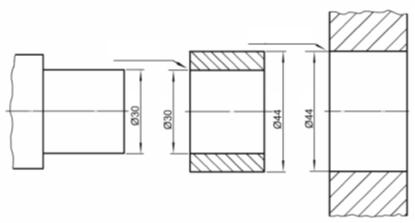

Figura 1  - Sistema eixo bucha e mancal.


Supondo que você trabalhe como projetista mecânico em uma empresa, e que precise projetar um sistema cuja o eixo gire livremente em uma bucha e que esta bucha esteja fixa em uma peça denominada mancal. O eixo de 30 mm diâmetro não pode entrar com muita folga na bucha e não pode ser maior que a bucha, senão o conjunto não irá dar montagem. Por sus vez a bucha de diâmetro externo de 44 mm, tem que entrar de forma forçada no mancal ficando fixa nele. Com base no livro texto e através de pesquisas complementares em outras obras, responda:
Qual o tipo de ajuste adequado entre o eixo e a bucha?
Qual o tipo de ajuste adequado entre a bucha e o mancal?
Qual o instrumento de medição adequado a realizar a medição e conferência das medidas dos diâmetros destes componentes na prática?
Encontre a tolerância, as dimensões máximas e mínimas, os afastamentos superior e inferior para:

O eixo (Ø 30 mm);
O furo (parte interna) da bucha (Ø 30 mm);
A parte externa da bucha (Ø 44 mm);
O furo do mancal (Ø 44 mm).
